Болты, гайки и шайбы в подвеске Ланос - описание, каталожные номера и скриншоты с каталога

В данной статье речь пойдет про болты, гайки, шайбы и шплинты, для передней и задней подвески Ланоса и Сенса. Скриншоты с каталога, названия, каталожные номера и ссылки на детали с ценами, описанием и фото.

Важно! Все скриншоты кликабельные, для открытия фото большего размера кликните на картинку.

Содержание.

1. Передний рычаг, шаровая и стабилизатор.
2. Передний поворотный кулак и ступица.
3. Амортизатор передней подвески.
4. Амортизатор задней подвески.
5. Балка задней подвески.
6. Задняя ступица.

1. Рычаг, шаровая и стабилизатор.

Позиция 3. Болт крепления шаровой опоры к рычагу 94500833. GM, PH.

Позиция 4. Гайка болта крепления шаровой опоры к рычагу 94515392.

Позиция 6. Болт переднего рычага голый 94500882. GM, KAP, PH

Позиция 7. Болт крепления скобы втулки стабилизатора 94500843. Украина, GM

Позиция 8. Скоба сайлентблока стабилизатора, в двух исполнениях - гладкая 96444468 и с выступом 96246675.

Позиция 11. Гайка продольного болта переднего рычага 94515064. GM.

Позиция 12. Шайба гайки продольного болта переднего рычага 94525118. GM.

Позиция 14. Болт скобы сайлентблока рычага 94500987. GM, ЗАЗ

Позиция 15. Скоба заднего сайлентблока переднего рычага 90344190. GM.

Позиция 17. Гайка крепления шаровой опоры к кулаку 94515175. GM.

Позиция 25. Болт переднего стабилизатора в сборе 94500776. PH, GM

Позиция 29. Шплинт гайки шаровой опоры 90095298. GM.

Позиция 30. Гайка болта стойки стабилизатора 94515059. GM

2. Поворотный кулак и ступица.

Позиция 7. Шайба гайки ступицы 94525149, GM.

Позиция 8. Гайка передней ступицы 94515437 (09159-20004, Т-3103078). GM, PH

Позиция 9. Болт тормозного диска и барабана 94520089, GM.

Позиция 10. Болт переднего тормозного щита 94520057. GM

3. Амортизатор передней подвески.

Позиция 2. Гайка штока амортизатора 94515401 (90095484, 09159-12003). GM

Позиция 3. Гайка верхней опоры 94515067. GM

Позиция 17. Шайба верхней опоры верхняя 94525095. GM

Позиция 18. Гайка корпуса амортизатора переднего 90063897. GM.

Позиция 19. Шайба верхней опоры нижняя (плоская) 94525116 (TF69Y0-2902654). GM, ЗАЗ

Позиция 22. Шайба верхней опоры нижняя (сфера) 90079042 (TF69Y0-2902690). GM, ЗАЗ

4. Амортизатор задней подвески.

Позиция 2. Гайка стопорная заднего амортизатора 94515380. GM, OE

Позиция 11. Болт крепления заднего амортизатора 94501324 (94500704). GM

5. Балка задней подвески.

Позиция 5. Болт крепления задней балки 94500870. GM

Позиция 10. Болт стабилизатора задней балки 94500828. GM

Позиция 17. Болт крепления задней ступицы без ABS к балке 94501718. GM

Позиция 26. Гайка болта задней балки 94515406. GM

Позиция 31. Гайка болта стабилизатора 94515384 (94515385).

Позиция 32. Гайка задней ступицы 94515386. GM, PH

Позиция 35. Шайба гайки болта стабилизатора 94525202.

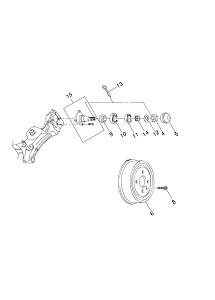

6. Задняя ступица.

Позиция 4. Гайка задней ступицы 94515177. GM, PH

Позиция 8. Болт тормозного диска и барабана 94520089. GM, ЗАЗ

Позиция 12. Шайба задней ступицы 94525238. GM, ЗАЗ

Позиция 13. Шплинт гайки подшипника задней ступицы 94535778. GM
