Замок бічних дверей на Daewoo Lanos (Деу Ланос)

Замки бічних дверей, з електроприводом і механічні, частина замку у відповідь на кузові, тяги замку, болти і пістони кріплення. Для всіх моделей Ланос Сенс Деу, Шевроле та ЗАЗ.

Електропривод центрального замку в розділі електрообладнання.

Про замки.

Бувають двох типів – під електропривод і просто механічний. Під електропривод у назві замку написано "(під електропривод)".

Кліпси кріплення тяг.

На ручці, замку і тягах три види пістона. Усі фото клікабельні.

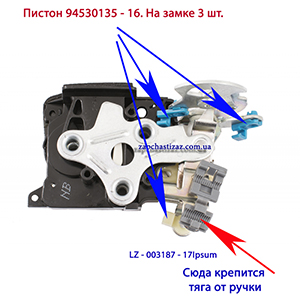

Пістон кріплення тяги від зовнішньої ручки до замка. LZ - 003187 - 17. На фото нижче червона стрілка.

Пістон кріплення тяг 94530135 - 16. 3 шт. на самому замку, 1 шт. на ручці та 1 шт. на личинці в ручці. Разом 5 шт. На фото вище синіми стрілками. На ручці та на личинці замку на фото нижче.

Пістон кріплення тяг до дверей 94530252.

Про тяги.

Для Ланоса Т100 та Т150 різні карти дверей, внутрішні ручки та, відповідно, тяги. Усі фото клікабельні.

На фото нижче, як відрізнити Т100 від Т150.

Скріншот із каталогу.

Наведено каталожні номери по GM (у дужках номери по ЗАЗу).

Позиція 3. Тяга від замку до личинки зовнішньої ручки.

Для Т150 та Т100 однакові. Для седана та 5-ти дверного хетчу однакові. Права та ліва різні. Передня права 96304001, ліва 96304000. На ручках задніх дверей личинок замку не буває.

Позиція 4. Тяга блокування відкриття дверей.

• Т150. Передні ліві двері. Ліва 96276428 (tf6960-6105428). Права 96276429 (tf6960-6105429).
• Т150. Задні двері. Ліва 96276462 (tf6960-6205462). Права 96276463 (tf6960-6205463).
• Т100. Передні двері. Права 96304032 (TF69Y0-6105032). Ліва 96304031.
• Т100. Задні двері. Права 96304128. Ліва 96304127.

Позиція 5. Тяга від внутрішньої ручки до замка.

• Т150. Передні двері. Ліва 96276432 (tf6960-6105432). Права 96276433 (tf6960-6105433).
• Т150. Задні двері. Ліва 96276460 (tf6960-6205460). Права 96276461 (tf6960-6205461).
• Т100. Задні двері. Ліва 96304125 (TF69Y0-6205125). Права 96304126.
• Т100. Передні двері. Ліва 96304033. Права 96304034.

Позиція 15. Тяга від зовнішньої ручки до замка.

Ліва та права однакові. Для Т100 та Т150 однакові. Для седана та 5-ти дверного хетчу однакові. Передні двері - 96304016 (за номером ЗАЗу немає). Задні двері 96304110 (за номером ЗАЗу немає).

Тяга замка кришки багажника Ланос Т100 – 96304759.

Личинки на замки окремої категорії.
